AEROTOP® SX - Installazione esterna



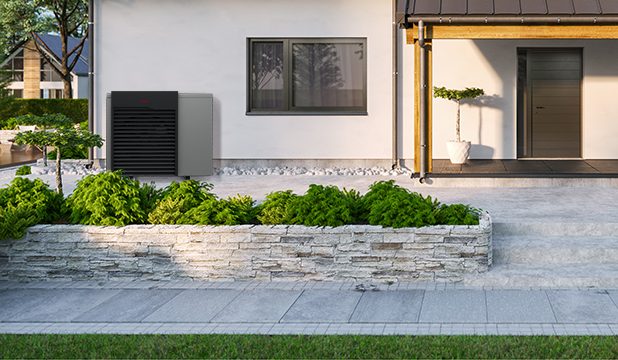

Supporto solido

Le termopompe richiedono un supporto solido e vengono di regola posizionate su platee o blocchi di fondazione. In sede di dimensionamento della fondazione si dovrebbe considerare un'altezza dal suolo in funzione dell'altezza media della neve nella regione (ad es. 150-200 mm). In questo modo si garantisce che l'ingresso e l'uscita dell'aria rimangano sempre liberi. Le termopompe vengono talvolta montate anche a parete. In tal caso bisogna assicurarsi di ridurre al minimo il rumore trasmesso per via solida. AEROTOP® SX è concepita per l'installazione a terra.

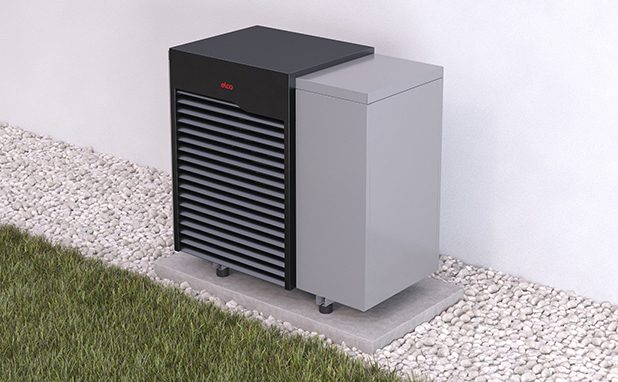

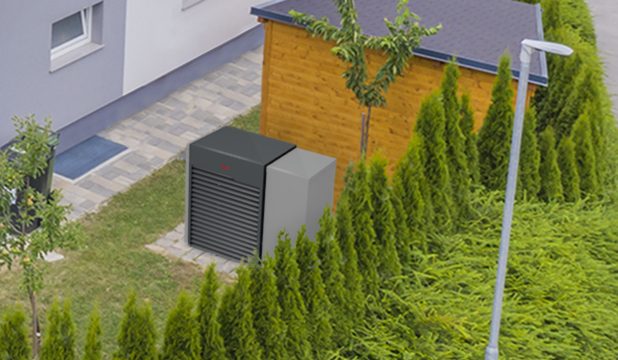

Platea di fondazione

La platea di fondazione solleva la termopompa dal livello del suolo. Nella fattispecie bisogna garantire che l'intera struttura risulti desolidarizzata dall'edificio e che venga realizzata su un sottofondo ben compattato in uno spessore raccomandato di 150–200 mm. Le condotte di scarico della condensa devono attraversare la fondazione e penetrare nel terreno fino alla zona protetta dal gelo.

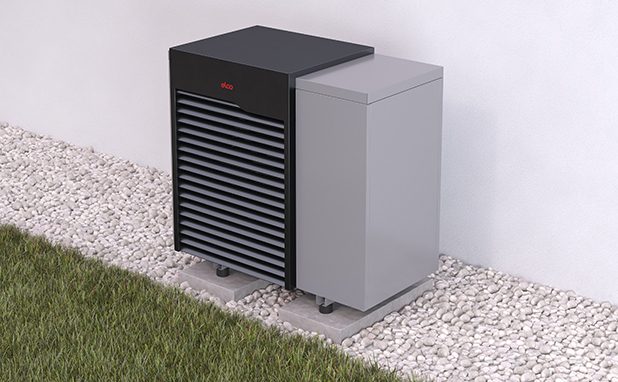

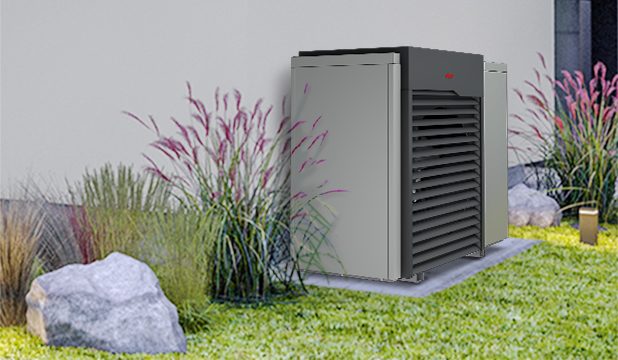

Blocchi di fondazione

I blocchi di fondazione rappresentano un'altra opzione per installare le termopompe aria-acqua all'esterno. I blocchi devono essere allineati con precisione e arrivare fino alla zona protetta dal gelo. L'altezza dal suolo è a libera scelta e le condotte di scarico della condensa possono essere fatte passare tra i blocchi fino ad arrivare alla zona protetta dal gelo.



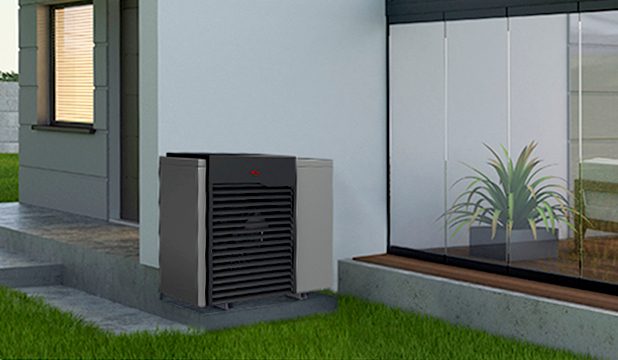

Pozzi luce

Tenuto conto del refrigerante utilizzato, AEROTOP® SX deve essere tenuta a una distanza minima da pozzi luce o altre aperture poste più in basso della termopompa che conducono all'interno dell'edificio.

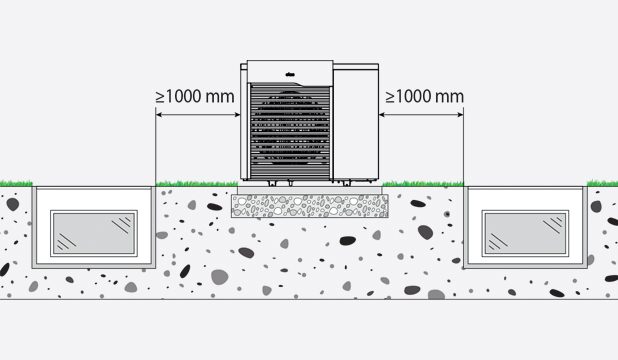

Pozzi luce vicini al suolo

Il refrigerante R32 è più pesante dell'aria e, in caso di fuoriuscita, si accumula in basso. È pertanto necessario rispettare una distanza minima tra l'unità esterna e i pozzi luce. Per i pozzi luce vicini al suolo la distanza minima è ≥ 1000 mm.

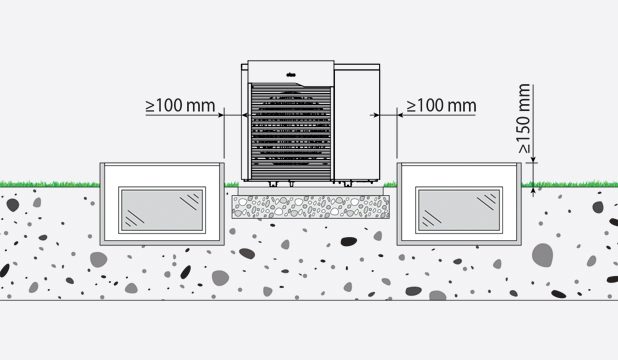

Pozzi luce rialzati

Per i pozzi luce rialzati (≥ 150 mm) la distanza minima tra l'unità esterna e questi pozzi luce deve essere ≥ 100 mm. In sede di dimensionamento della fondazione si dovrebbe considerare un'altezza dal suolo in funzione dell'altezza media della neve nella regione (ad es. 150-200 mm), così da tenere sempre liberi l'ingresso e l'uscita dell'aria.


1

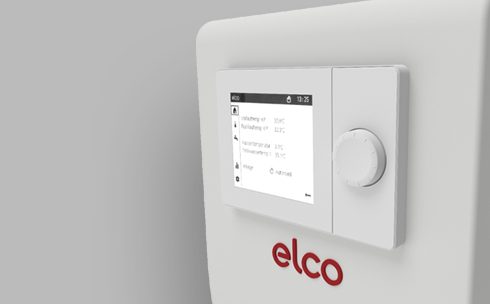

Regolatore

Il regolatore ELCO si trova all'interno dell'edificio ed è l'unità di comando principale per l'utente finale. Presenta un display grafico per un utilizzo intuitivo e gestisce tutte le funzioni dell'impianto di riscaldamento. Può anche connettersi a dispositivi supplementari, come i termostati ambiente, o alla app REMOCON NET per smartphone.



Impianto a termopompa

Un impianto a termopompa è molto simile a quelli realizzati con altri generatori di calore, ad esempio una caldaia a gasolio, a gas o a pellet. La differenza principale sta nel fatto che una termopompa viene installata all'esterno, mentre una caldaia è tradizionalmente collocata all'interno dell'edificio. Gli schemi che seguono illustrano due impianti semplificati, entrambi predisposti per il riscaldamento e la produzione di acqua calda.


Motivi per installare un accumulatore tampone

Ottimizzazione

Ottimizzazione

Ottimizzazione dei tempi di funzionamento, in particolare per termopompe non modulanti

Sbrinamento

Sbrinamento

Messa a disposizione di un volume aggiuntivo di acqua per lo sbrinamento delle termopompe aria-acqua

Integrazione del fotovoltaico

Integrazione del fotovoltaico

Maggiore volume dell'impianto per l'integrazione del fotovoltaico o per applicazioni Smart Grid

Volume dell'impianto

Volume dell'impianto

Volume dell'impianto/energia in caso di interruzioni da parte dell'azienda elettrica

Sorgenti termiche alternative

Sorgenti termiche alternative

Integrazione di generatori di calore supplementari, come caldaie a combustibile solido, solare termico, ecc.

Separazione

Separazione

Separazione idraulica tra generatore e pozzo caldo
